РЕНТГНОГРАФИЧЕСКИЕ ИССЛЕДОВАНИЯ УСТАНОВКА ПРДУ-2

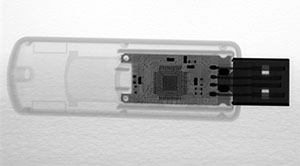

ИПЛ СПб Ренгенограмма флэш-накопителя

Одним из основных параметров любой продукции является ее качество – совокупность свойств, обеспечивающих возможность удовлетворения потребностей в соответствии с назначением. Немаловажным признаком качества является долговечность и безопасность эксплуатации данного объекта.

Для поддержания качества изделия на высоком уровне рекомендуется производить проверку объекта на регулярной основе, вне зависимости от длительности и частоты эксплуатации, Одним из способов проведения данной проверки является рентгеновский контроль.
Оборудование для рентгеновского контроля применяется во многих отраслях промышленности, в том числе и в сельском хозяйстве, поскольку позволяет получить исчерпывающую достоверную информацию о внутреннем строении и наличие скрытых дефектов и повреждений различных по структуре и назначению объектов.
Для проведения данного исследования экспертом в условиях нашей испытательной пожарной лаборатории используется многофункциональная передвижная рентгеновская установка ПРДУ. Установка предназначена для быстрого, радиационнобезопасного рентгеновского обследования изделий электронной промышленности, биологических, археологических объектов, семян зерновых культур и других объектов (дефектоскоп).

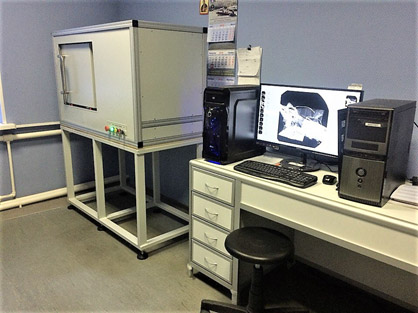

Рентгеновская установка ПРДУ-02 ИПЛ СПб

Комплектация и преимущества установки ПРДУ-02
Многоцелевая установка для рентгеновской диагностики ПРДУ-02 состоит из следующих основных узлов элементов:

  • рентгеновский аппарат серии РАП (может поставляться в различных исполнениях в зависимости от целевого назначения);
  • цифровая система компьютерной радиографии;
  • рентгенозащитная камера для безопасного выполнения работ по рентгенографии.

Перечень сфер применения установки для рентгеновского контроля ПРДУ:

Система рентгеновского контроля в пищевой промышленности применяется для неразрушающего рентгеновского контроля качества в производстве мясных, рыбных, овощных и фруктовых консервов – с ее помощью со 100%-ной достоверностью отслеживается герметичность и качество закаточных швов.
В электронной промышленности рентгеновский контроль изделий применяется для оценки качества как готовых, так и на различных этапах производственного процесса.
В криминалистике и судмедэкспертизе установка ПРДУ-02 выполняет рентгеновский анализ объектов с мест преступления на наличие инородных микрочастиц, позволяет определить причины возникновения пожара.
В сельском хозяйстве для:

  • определения качества фуражного и продовольственного зерна;
  • контроля всхожести посевного материала овощных и зерновых культур;
  • исследования саженцев плодовых деревьев, винограда, ягодных кустарников.

Рентгенография показывает скрытые дефекты зерна – микроповреждения насекомыми-вредителями, трещины, механические дефекты, внутренние прорастания. В садоводстве и виноградарстве с помощью установки ПРДУ-02 отслеживается процесс срастания подвоя и привоя, определяются скрытые повреждения саженцев.

В аэропортах и на различных пунктах таможенного контроля рентгеновские установки являются элементом досмотровых систем.
Область применения установки ПРДУ-02 не ограничивается вышеприведенными отраслями: она успешно используется в научнно-исследовательских целях Институтом археологии РАН, Алтайским госуниверситетом, Пермским НИИ Материаловедения.



Рентгеновская установка ПРДУ-02 ИПЛ СПбРентгеновская установка ПРДУ-02 ИПЛ СПб



По сравнению с другим оборудованием для рентгеновского контроля установка ПРДУ-02 обладает следующими преимуществами:

  • возможность контроля сразу нескольких десятков объектов (зерновок);
  • обнаружение дефектов, размер которых исчисляется десятками и даже единицами микрометров.






Рентгеновская установка ПРДУ-02 ИПЛ СПб

Рентгеновская установка ПРДУ-02 ИПЛ СПб

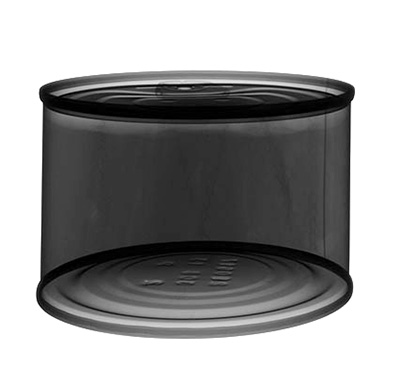

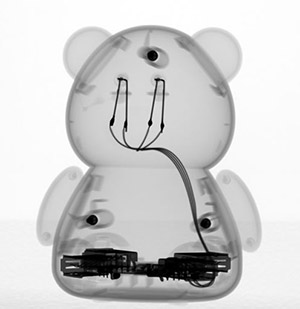

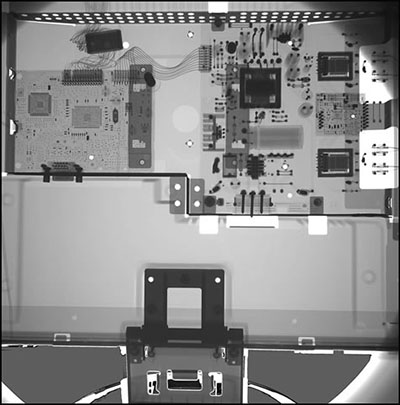

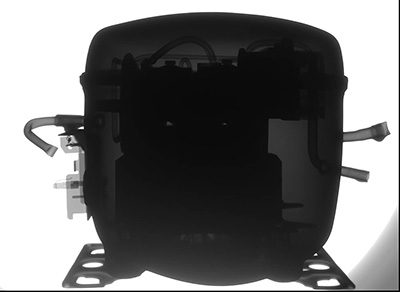

Рентгенограммы детской игрушки, компьютерного монитора, компрессора холодильника и консервной банки

Рентгеновская установка ПРДУ-02 ИПЛ СПб

 Рентгеновская установка ПРДУ-02 ИПЛ СПб


Установка выполнена в переносном исполнении и может перемещаться силами четырех человек. Вес установки не более 200 кг, габариты - 110x110x140 см.

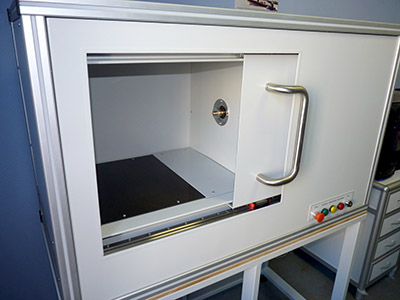

Установка состоит из рентгенозащитной камеры, в котором размещены предметный стол для установки объекта контроля, моноблочный рентгеновский излучатель и приемник рентгеновского изображения, выносного пульта управления и комплекта соединительных кабелей.
Источником рентгеновского излучения в установке является рентгеновская трубка, работающая при анодном напряжении от 20 до 100 кВ и анодном токе от 0,02 до 0,2 мА для исполнения I и при анодном напряжении от 20 до 150 кВ и анодном токе от 0,1 до 0,6 мА.

Конструкция защитного бокса обеспечивает мощность дозы рентгеновского излучения в любой доступной точке на расстоянии 0,1 м от внешней поверхности комплекса не более 1,0 мкЗв/ч при максимальном анодном напряжении 150 кВ и максимальном анодном токе 0,6 мА.



Рентгеновская установка ПРДУ-02 ИПЛ СПб

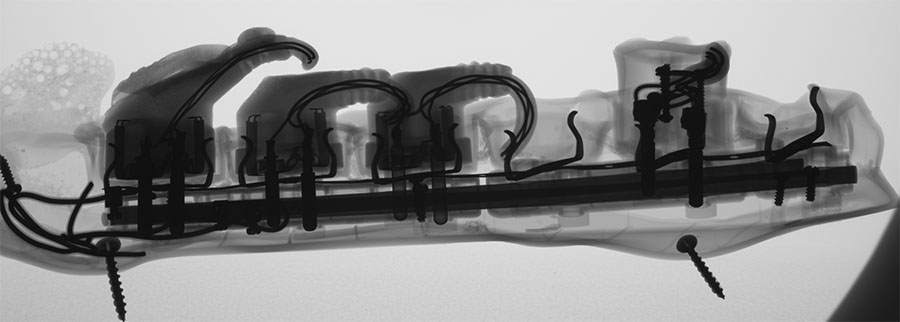

Рентгенограмма обгоревшего на пожаре удлинителя
